德胜门箭楼最容易被错读。从二环路上经过的人，看到一座灰瓦绿剪边的高大楼体立在桥头，自然会把它当成"一座古城门"。但在明清北京，城门从来不是一栋楼。每一座内城城门都是一组三件套：城楼、瓮城、箭楼。城楼面向城内，箭楼面向城外，瓮城在两者之间用一圈城墙围出闭合空间。三件分工不同，互相依赖，连起来才是一台完整的城防机器。
德胜门今天保留下来的，只是这台机器的一个零件。城楼 1921 年因梁架朽坏被拆除，瓮城和闸楼 1915 年更早一步被拆，两侧城墙 1969 年修地铁时被铲除（北京市西城区人民政府：德胜门箭楼北京日报）。读者今天看到的箭楼，是一台已经消失的机器里被单独留下来的那个高火力面。
所以到德胜门，重点是从这件零件身上读出它原本与谁相连、要协同做什么。先说清三件套的分工，再回到箭楼的具体细节，最后看消失的部分怎样把痕迹留在了今天的二环、立交桥和护城河里。
三件套：城楼、瓮城、箭楼各自做什么
把内城九门简化成三件套，分工大致是这样。城楼立在城墙正中靠城内一侧，是一座有顶、能登、内设官署的木结构主楼，承担日常通行管控：开门关门、查验出入、为皇家仪仗让道。它面对城内，气派要顾及礼制等级。
箭楼立在城墙正中靠城外一侧，比城楼更靠外。它的主要任务发生在战时：朝城外密集开箭窗，让守军用弓弩或火器射击试图逼近的敌人。箭楼几乎不承担日常通行职能，更像一座厚墙包出来的火力堡垒。
瓮城是城楼和箭楼之间的那一圈城墙。从平面上看，它像一个把城门口包起来的方形袋子。敌人即使突破了箭楼下的外门，也只是进入瓮城内部；瓮城四面墙顶上都有守军，居高临下集中火力。这就是"瓮中之鳖"的字面来源。瓮城上通常还设一座小型闸楼，控制千斤闸的升降。德胜门历史上即由"城楼、箭楼、闸楼和瓮城等组成"（北京旅游网：去古币馆感受古都韵味）。
三件合起来，是一台双层防御机器：箭楼在外做火力面，瓮城在中间做包围空间，城楼在里做最后一道实门。关键在于"双层"，进了第一道门并没有进城，必须再过一关。
箭楼的形：北重南轻，是给火力面让路的几何
把这台机器记住，再回到德胜门箭楼，它身上的形制就有了解释。

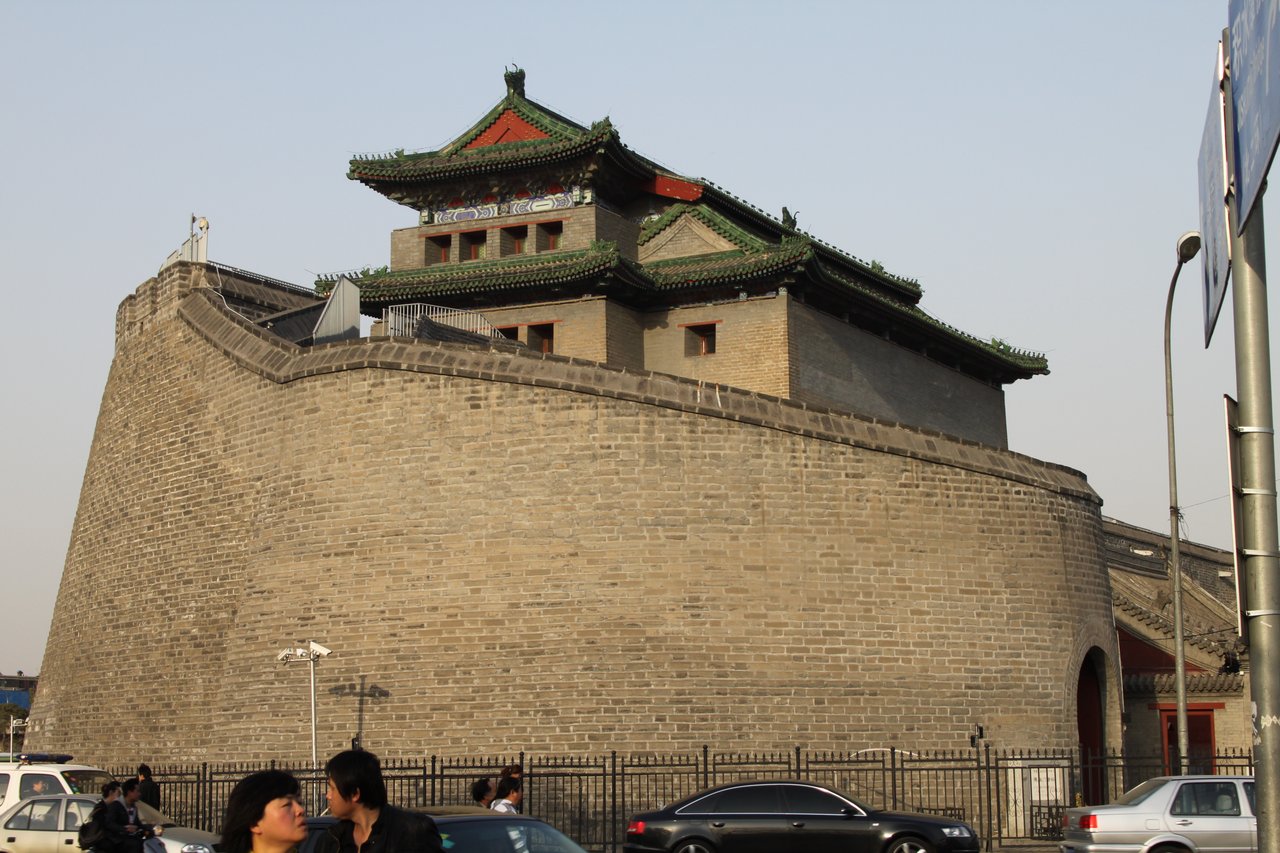

它的平面是一个"倒凸形"。北侧（朝外）楼体面阔七间、东西长 34 米、南北深 12 米；南侧（朝内）庑座面阔五间、东西长 25 米、南北深 7.6 米；前楼与庑座合为一体，整体进深 19.6 米（北京市西城区人民政府：德胜门箭楼）。也就是说，朝城外的北段是宽厚的火力主体，朝城内的南段则是收窄的连接段，把箭楼接回瓮城和城楼方向。这个形态在建筑术语里叫"前楼后厦"。

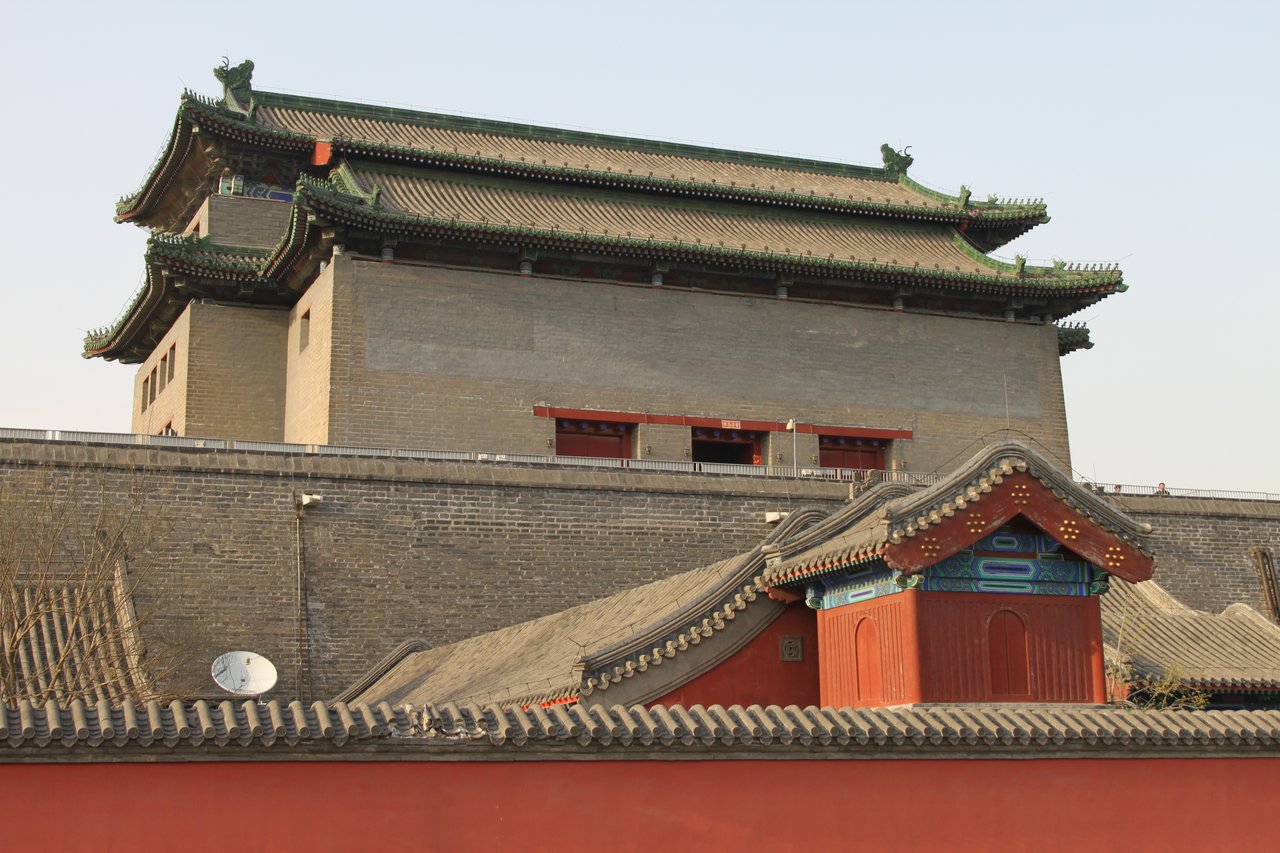

让"倒凸形"成立的关键是箭窗的分布。箭楼上下共四层，外侧开箭窗 82 个：北侧 48 个、东西两侧各 17 个，南侧不开箭窗，只在前楼与庑座相接处开 3 座过梁式门朝南（北京市西城区人民政府北京旅游网：德胜门箭楼）。把这组数字摊开看：北面 48 个、东 17、西 17、南 0（只有 3 个门）。三面开窗、一面不开，开窗的三面又是分四排上下叠起的密集格栅。
这里有一层容易错过的几何关系。箭窗是站姿射击位。每一排窗对应楼内一层，从底层到顶层四层射击位上下叠加，意味着同一面墙上同一时间能站起四层守军。北面 48 窗 × 4 层 = 192 个射击位，全部朝向城外。东西 17 窗 × 4 层 = 68 个，朝向左右两翼。南面没有箭窗，因为它朝向瓮城内部，是"自己人通行"的方向。开 3 座门、不开窗的处理，正好把这一面留给与城楼之间的连接。
倒凸形和箭窗分布合起来读：箭楼是一个把最大方形面摆到城外、最大化对外火力，同时把朝城内一面收窄、几乎不开火力孔的几何机器。形完全跟着功能走。
城台：12.6 米的厚平台与已经消失的城墙

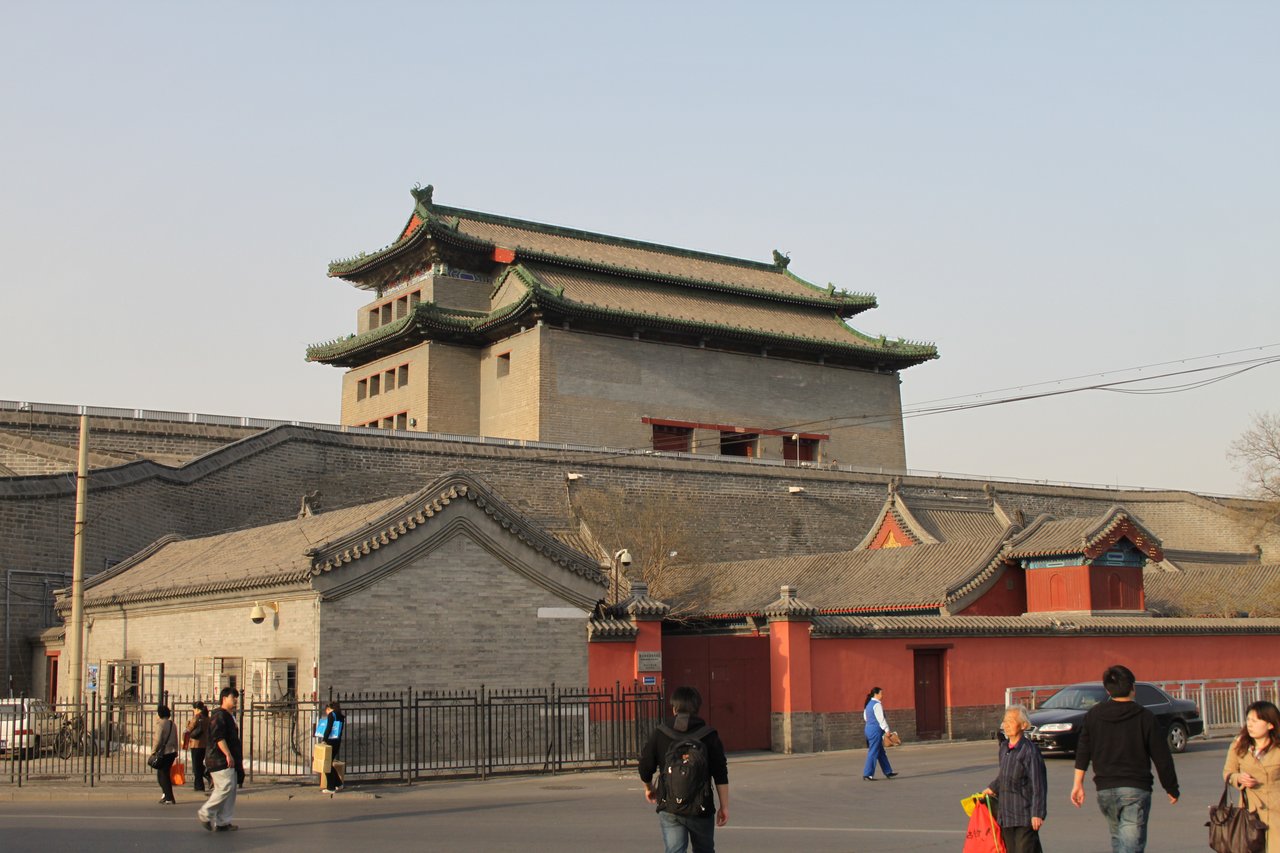

箭楼立在一座砖石结构的城台上。城台高 12.6 米、东西宽约 39.5 米，墙体有"收分"，上窄下宽（北京旅游网：德胜门箭楼）。这个尺寸值得停下来想一下：城台本身就比一般房屋高出三层，箭楼再加上去就到了 30 多米的高度。
城台北侧筑雉堞（俗称垛口，每座高 1.9 米、宽 1 米、厚 0.7 米），南侧是"女儿墙"，高一米多。雉堞是齿形护墙，守军可以在两齿之间露身射击、躲进齿后装弹；女儿墙是普通低护栏。北高南矮的差异，又一次说明北面是防御面，南面是通行面。
更值得想清楚的是城台两端原来连接什么。明清时，城台向东、向西都接续着内城北垣城墙。换句话说，箭楼的城台不是一个孤立平台，而是城墙顶面在拐到城门处时被加宽加高的一段。今天读者站在城台脚下，看到的是城台四面悬空、东西两端是空的；这两端的"空"，就是 1969 年修地铁二号线时拆除的两侧城墙留下的位置。"德胜门城楼两侧的城墙于修地铁时被拆除，德胜门瓮城南北进深很长，箭楼位置比安定门箭楼偏北约 50 米，因未阻挡地铁施工而未被拆除"（北京市西城区人民政府）。这段说明里有两件事值得分开记。一是 1969 年这段城墙的拆除直接服务于地铁线路。二是箭楼之所以幸存下来，原因是它向北凸出得足够远、不挡地铁施工方向；命运不是抽象的偶然，而是几何让它躲开了拆除红线。
1915、1921、1969：让一台机器拆成一件零件的时间线
德胜门由完整三件套退到只剩箭楼，时间线相当清楚。
1915 年（民国四年），瓮城和闸楼被拆除（北京市西城区人民政府）。瓮城被拆的直接原因之一，是当时北京修建环城铁路、改造城防交通；瓮城作为城门口的闭合包围空间，对铁路、公路和城市交通而言已经成为障碍。瓮城没了之后，箭楼和城楼之间的那个闭合袋子就空了出来，原本"双层"的防御逻辑断了第一节。
1921 年（民国十年），德胜门城楼被拆除。北京日报记录了这一段：城楼"因梁架朽坏被拆除，此后又拆除了大部分瓮城"，并配多张 1900–1920 年代老照片，例如 1900 年外国人在城楼东侧城墙上野炊、1920 年从城里斜街朝西北方向拍摄的高大城楼（北京日报）。也就是说 1915 至 1921 这六年里，瓮城、闸楼、城楼相继退出，城防三件套只剩箭楼一件。1946 年的航拍照片已经显示"上方德胜门的位置，只有箭楼"。
1969 年，两侧城墙因修地铁被拆。这一步把箭楼从"靠在城墙上的火力面"变成了"独立站立的单件"。城墙拆除之后，箭楼东西两端不再有城墙顶面与之相连，雉堞和女儿墙也失去了延伸方向；它从一组防御系统中的节点，被改成一个独立的纪念性建筑。
理解这条时间线，再回到现场看箭楼周围的开敞空间，就能读出三件套消失的痕迹：北面是护城河（仍在原位）、南面是已经消失的瓮城（被二环主路替换）、再南是已经消失的城楼（被立交桥替换）、东西两端是已经消失的城墙（被二环辅路和地铁线替换）。今天的交通基础设施在原城防的位置上一比一接管了边界。这是另一种"城墙就是二环"的具体读法。
真武庙：瓮城里那座没被一起拆掉的小庙
瓮城拆除时还留下了一件遗存：真武庙。明清瓮城里通常会建一座小庙；德胜门瓮城北侧中部就有一座真武庙朝南而立。瓮城拆掉后，真武庙建筑没有同步消失，被独立保留下来。1992 年真武庙得到修复，1993 年北京市古代钱币展览馆在此开馆，由箭楼和真武庙两部分建筑共同组成博物馆主体（北京旅游网：北京市古代钱币展览馆北京旅游网：去古币馆感受古都韵味）。
读者站在箭楼南侧地面看真武庙，应该想清楚它的相对位置。它原本不在街面上，而是在瓮城北侧、贴着箭楼背面、被瓮城城墙包围的小院里。真武是道教北方神（玄武），明清时常被供奉在城防设施里以求护城。瓮城拆掉之后，包围真武庙的墙没了，庙本身被孤立保留，今天反而成了从街面就能直接走到的小院。把箭楼和真武庙放在一起看，现场就有两层叠加：明代修建的高大箭楼承担消失城防的形制证据，清代留下的小庙承担瓮城内部布置的功能证据。前者像主结构，后者像被连带保存下来的内饰。
修缮、保护级别：一座单件如何被国家保护下来
这件零件能保留到今天，是几次明确介入的结果。1951 年国家拨专款对当时已残破的箭楼进行修缮（北京市西城区人民政府）；1976 年唐山地震波及北京、箭楼受损，1980 年做了一次全面修整。1979 年 8 月 21 日，箭楼被公布为北京市文物保护单位。2006 年 5 月 25 日，中华人民共和国国务院公布第六批全国重点文物保护单位，德胜门箭楼名列其中（北京市文物局《北京文博》2006 年第 3 期 PDF）。
这条时间线里有一段值得专门注意。English Wikipedia 记录，1979 年曾有过拆除箭楼的提议，最终被否（Wikipedia: Beijing city fortifications）。同一年它进入北京市文物保护单位名单。两件事顺序紧挨，说明 1970 年代末到 1980 年代初，箭楼的命运经过一次明确选择：一台已经断裂的城防机器最后剩下的零件，要不要继续保留。最终选择了保留，并在第二年加固修缮，再逐级提到 2006 年的全国重点文物保护单位。如果那次提议落地，今天读者就不会知道明清北京内城北垣的箭楼长什么样。北京内城九门里现存箭楼仅两座，另一座是正阳门箭楼（北京旅游网）。
把箭楼放回今天的边界
把箭楼放回它今天所在的城市位置。箭楼立在二环主路、辅路、德胜门桥和地铁 2 号线积水潭站之间。北侧是仍在原位的护城河，再北是德胜门外大街和长途客运枢纽。南侧地面，原本是瓮城和城楼的位置，今天被二环主路和立交桥占满。东西两侧，原本是城墙顶面延伸的方向，今天被二环辅路和地铁线接管。
这个布局意味着，箭楼今天承担的任务和明清不一样。明清它是城防系统的对外火力面；今天它是城市边界叙事的一个高节点，让经过二环的人在桥头记起，这条环路是沿着已经消失的内城城墙走出来的轮廓。"垣固沟深"四字今天只剩"沟"和"高节点"两件，"垣"与"门"已经被汽车路面、桥梁和地铁替换。
读者站在箭楼脚下，可以在脑子里把两个状态叠在一起：城外方向，48 个箭窗、4 排火力面、雉堞、护城河仍然在；城内方向，原本的瓮城、闸楼、城楼三件，今天换成了二环、立交桥、桥下绿地。把两个状态叠完，箭楼就从"一栋古建"还原成"一台机器留下的零件"。这件零件值得看 30 分钟，原因不在它本身漂亮，而在于它身上的尺寸、朝向、开窗和缺失刚好够把消失的整台机器拼回来。
在现场带四个问题去看
第一，沿着护城河南岸或二环辅路朝北看箭楼北立面。先数清北面 4 排 48 个箭窗，再绕到东侧或西侧看 4 排 17 个箭窗。把"南面无箭窗、只有 3 座门"也作为一项观察。三面密集开窗、一面只开门，这个分布想告诉你哪一面是火力面、哪一面是通行面？
第二，站在箭楼南侧地面上往北看城台。城台高 12.6 米、东西宽 39.5 米，墙体上窄下宽。试着想象城台两端原本应该连接城墙、向东向西各延伸一段。今天这两段"空"被什么替换了？
第三，从真武庙小院走出来，回头看箭楼南立面。把脚下的院落想象成原本被瓮城城墙包围的内部空间。瓮城拆除之后，真武庙单独保留下来；这件清代遗存今天作为博物馆主体存在，告诉你瓮城内部曾经容纳什么，城防外壳之外还有日常空间。
第四，最后在德胜门桥附近的人行天桥或绿地边把视线四向扫一圈：北看护城河，南看立交桥与二环主路，东看二环辅路与地铁，西看辅路与公交枢纽。原本"城楼+瓮城+箭楼+城墙+护城河"的五件配置，今天只有"箭楼+护城河"两件还在原位。剩下三件被哪些交通设施分别接管？
四个问题答完，德胜门箭楼就有了两组同时成立的读法：一台明清双层城防机器留下的最重要的单件，一台消失的机器在今天二环、立交桥、地铁和护城河上留下的位置标记。差别在于读者愿不愿意把消失的部分一起看进去。
